Shaft Coupler XB D20 L30 6.35x10
Keterangan
Kopling poros ini sangat cocok di mana torsi tinggi akan ditransmisikan.
Strukturnya sederhana, mudah dipasang, penyangga, redaman, nyaman untuk
diputuskan.
Ukurannya Akurat dan permukaannya halus.
Sambungan elastis, Anda dapat menyerap getaran, mengkompensasi ketidaksejajaran
radial, sudut dan aksial.
Kopling poros Sering digunakan untuk menghubungkan motor stepper motor servo,
encoder, penggerak sekrup, platform mesin, dll.

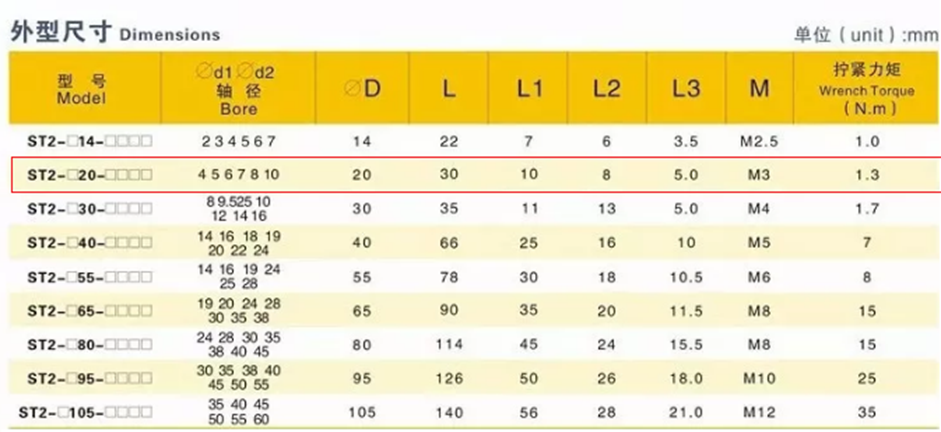

Spesifikasi
- Nama Shaft Flexible Coupler
- Tipe Coupler XB D20L30
- Diameter luar 20mm
- Panjang 30mm
- Lubang 1 6.35mm dan lubang ke 2 10mm
- Bahan Aluminium
- Jenis Flexible
Kegunaan/fungsi produk
- Penghubung Motor Stepper ke Screw penggerak
- Shaft Coupler
- CNC Coupler
- dan lain-lain.
Cara pemakaian/ cara pemasangan
Pastikan shaft sesuai dengan diameter lubang shaft coupler
Tinggal menghubungkan sesuai gambar , bisa menggunakan kunci L untuk mengatur
kekencangan pada shaft couper

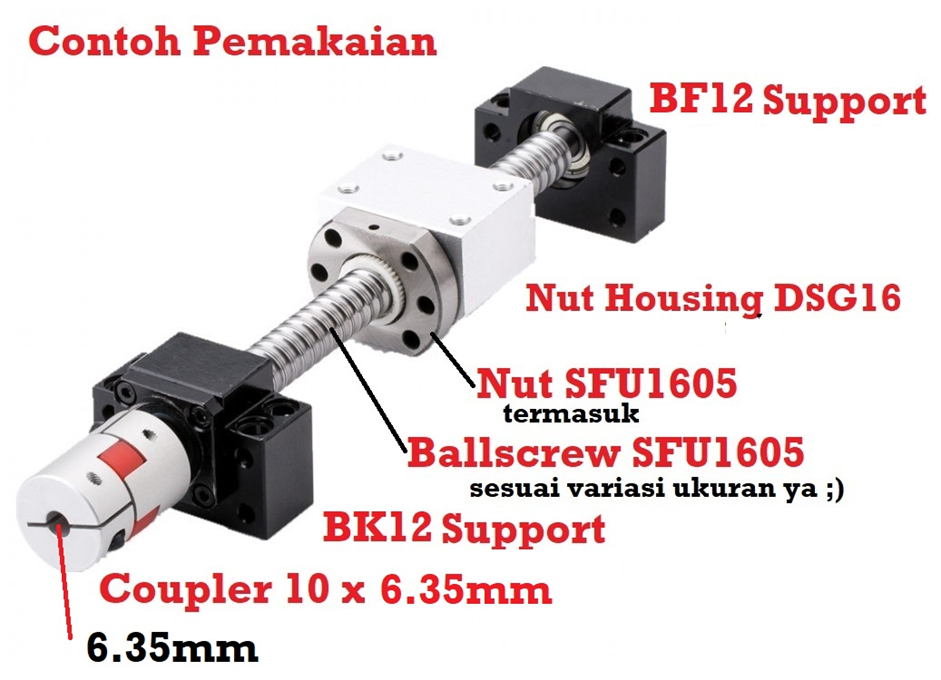

Penjelasan Gambar
1. Shaft coupler berfungsi sebagai penyambung 2 poros
2. BK BF Tempat dudukan untuk besi polos/ jalur penggerak lainnya
3. Dinamo motor penggerak
Harga : Rp.63.000
Ini hanya Shaft Coupler saja untuk
barang/komponen lain bisa dicek/hubungi di :
Tokopedia : https://www.tokopedia.com/electronicsbot
Shope : https://shopee.co.id/farhan.id
Bukalapak : https://www.bukalapak.com/u/ufam_kun
Wa : 085246428746
