Mau Buat CNC Tapi Bingung Butuh Apa Aja ? Ini nih solusinya !

 CNC Router 80cm x 80cm



    Mesin CNC Router merupakan alat yang fungsinya mirip dengan router genggam. Yang biasa untuk memotong berbagai material keras seperti kayu, akrilik, aluminium, dll. Hanya saja mesin ini jauh lebih modern karena menggunakan kontrol numerik komputer atau CNC (Computer Numerical Control), bukan dengan tangan. Sehingga hasil pengerjaan lebih konsisten, berkualitas dan tingkat ketelitiannya sangat tinggi, serta mengurangi pemborosan waktu dan frekuensi kesalahan. CNC Router dibagi menjadi 2 komponen yaitu :

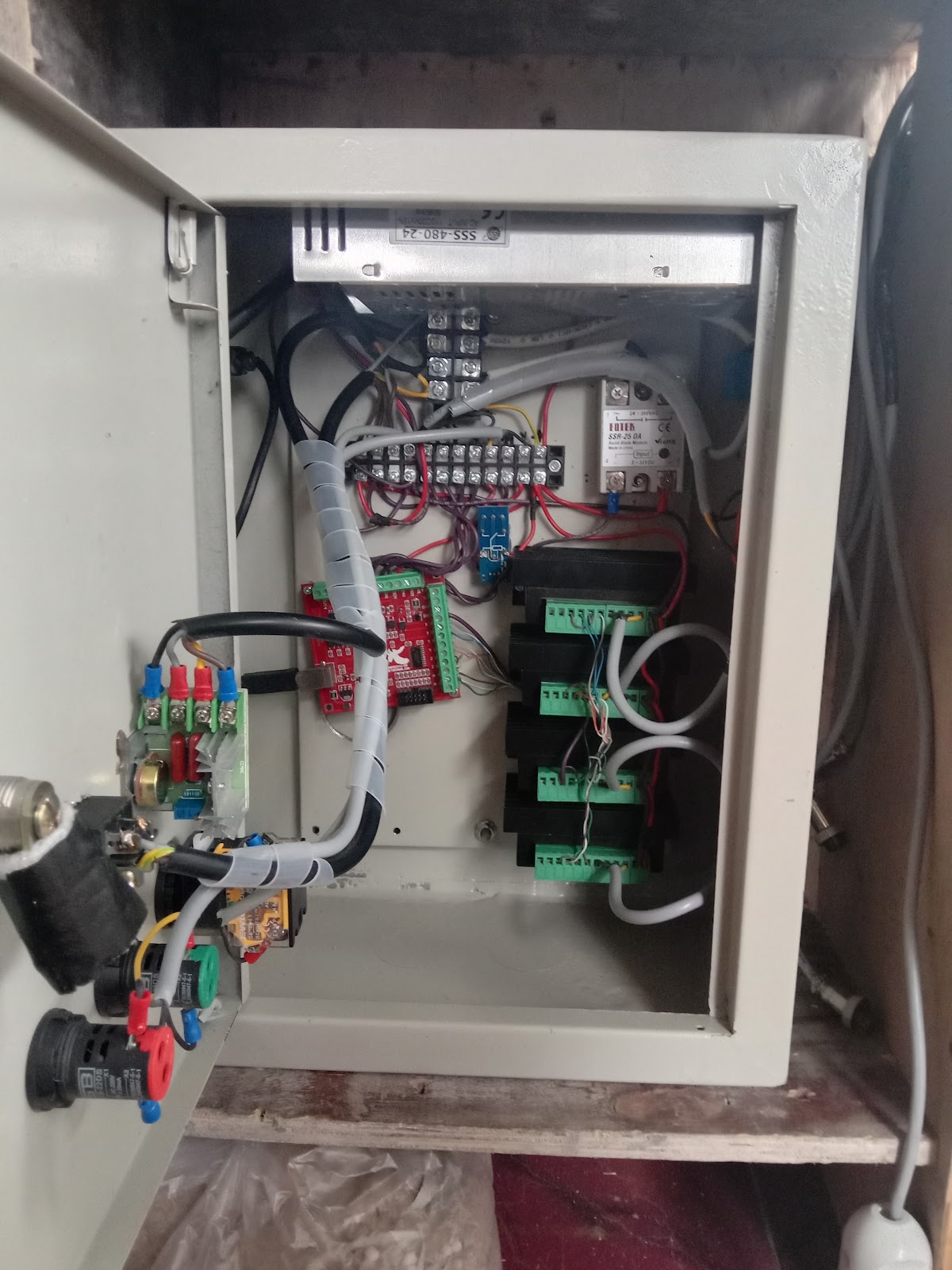

A.  Komponen Elektronik



    Komponen elektronik pada sistem kontrol mesin CNC merupakan perangkat keras (peralatan) yang digunakan dalam sistem kontrol mesin CNC ukuran 80x80 . Peralatan tersebut selanjutnya akan dirangkai sedemikian rupa sehingga membentuk rangkaian elektronik yang berfungsi sebagai penggerak sekaligus pengatur perpindahan sumbu serta spindel mesin CNC. Pemilihan komponen sistem kontrol sangat mempengaruhi kinerja dari mesin. Dalam perancangan mesin CNC ini ada beberapa komponen penting dari mesin yang perlu diperhatikan. Adapun beberapa komponen elektronik yang digunakan pada mesin CNC ini adalah

1    Set Mach3 Breakout 4 Axis USB ( 1 pcs ) :

Mach3 merupakan komponen utama yang digunakan untuk merakit CNC, menghubungkan sinyal data dari komputer menuju driver, serta menghubungkan sinyal input dari luar untuk bisa dibaca komputer. Mach3 yang akan digunakan untuk perancangan sistem kontrol ini adalah Set Mach3 Breakout 4 Axis USB

2.    Driver Motor TB6600 ( 4 pcs ) :

Driver Motor  merupakan komponen yang berfungsi untuk mengkomunikasikan antara controler dengan Motor Stepper serta memperkuat sinyal keluaran dari controler sehingga dapat dibaca oleh Motor Stepper. Dalam perancangan  CNC ini motor driver yang akan digunakan adalah Driver Motor TB6600

3.    Power Supply 24V 10A ( 1 pcs )

Power supply adalah perangkat yang berfungsi sebagai penyedia utama daya tegangan DC bagi CNC Controller, Motor Stepper, dan Tool/Spindle. Fungsi dasar dari power supply adalah merubah tegangan AC menjadi tegangan DC. Power Supply yang akan digunakan untuk perancangan sistem kontrol ini adalah Power Supply 24V 10A

4.    Konektor CB

Konektor CB adalah perangkat yang berfungsi untuk menghubungkan suatu rangkaian ke rangkaian yang lainnya. Di CNC ini Konektor CB digunakan untuk menghubungkan Driver-Motor (4 pin), Controller- Sensor Proximity (3 Pin),  Controller- Spindel (2 pin). Dalam proses perencanaan ini konektor CB yang diperlukan adalah

    a. Konektor CB 4 Pin : 4 Pcs

    b. Konektor CB 3 Pin : 2 Pcs

    c.  Konektor CB 2 Pin : 1  Pcs

5.    Emergency Push Button

Emergency Push Button adalah sebuah tombol darurat yang digunakan untuk menghentikan laju Spindel apabila terjadi kesalahan atau kegagalan pada saat proses berlangsung. Dalam perakitan ini CNC ini digunakan Emergency Push Button sebanyak 1 buah

6.    Motor Stepper Nema 23HS5628 ( 4 pcs )

Motor stepper merupakan perangkat utama dalam CNC yang berfungsi sebagai pengerak mesin pada setiap sumbu baik X, Y maupun Z. Pada perancangan  CNC Kali ini kita dapat menggunakan Motor Stepper Nema 23HS5628 4 Pcs

7.    Dimmer 20A ( 1 pcs )

Dimmer adalah sebuah perangkat elektronika yang berfungsi untuk mengatur kecepatan dinamo motor. Di CNC ini dimmer digunakan untuk mengatur kecepatan spindle atau bor yang digunakan. Di CNC ini kita menggunakan Dimmer 20A sebanyak 1 pcs

8.    Kabel Penghubung

Kabel digunakan untuk menghubungkan antara nema, sensor proximity, Spindle dan juga controller dengan perantara Konektor CB. Dalam perancangan ini kita menggunakan Kabel NYYHY 4 x 0.75 sepanjang 10m

9.    Relay

Relay adalah Saklar (Switch) yang berfungsi untuk mengatur On atau Off Motor Spindle atau bore yang menggunakan tegangan AC ataupun DC. Dalam perakitan CNC ini kita menggunakan 2 jenis relay yaitu :

        a.    Module Relay 12v : 1 Pcs

        b.    Relay SSR-25 DA : 1 Pcs

10. Lampu Pilot

Lampu Pilot digunakan pada panel, kegunaan pilot lamp adalah menjadi indikator untuk Spindle, apakah spindle menyala atau tidak. Dalam perakitan ini digunakan 2 warna lampu pilot. Lampu hijau untuk indikator Spindle menyala dan Lampu merah untuk indikator Spindle mati.

11. Sensor Proximity

Sensor proximity digunakan untuk menjaga agar tidak terjadi tabrakan antara Spindle dengan ujung Sumbu X atau Y. Disini kita mengunakan 2 buah sensor proximity LJ12A3- BX yaitu untuk sumbu X dan Y



B.  Komponen Mekanik

Komponen Mekanik merupakan part yang digunakan untuk sistem pergerakan dan rangka mesin CNC. Komponen mekanik digunakan sebagai kerangka dan Komponen pengerak atau transmisi pada setiap sumbu, baik X Y ataupun Z. Dalam perakitan mesin CNC ini kita menggunakan beberapa Komponen Mekanik yaitu :

1.    Alumunium Profille

 Alumunium profile berfungsi untuk membentuk rangka mesin sekaligus menjadi media untuk pergerakan roda bearing atau openbuilds. Alumunium profile yang digunakan di CNC ini adalah

        a.    Alumunium Profile V slot 2020 panjang 90cm ( 2 pcs )

        b.    Alumunium Profile V slot 2020 panjang 80cm ( 2 pcs )

        c.    Alumunium Profile T slot 2040 panjang 80cm ( 2 pcs )

        d.    Alumunium Profile C beam 4080 panjang 80cm ( 1 pcs )

2.    Set Gantry Alumunium

Gantry adalah komponen yang sangat penting dalam perakitan CNC. Gantry digunakan sebagai rangka dan juga menjadi tempat dimana motor stepper dipasang.

3.    Kayu MDF 20mm

Kayu MDF dalam CNC ini berfungsi sebagai alas untuk mesin CNC. Dalam perakitan CNC ini kita memerlukan Kayu MDF 20mm dengan ukuran  72cm x 80cm

4.    Bearing 688zz Pom V slot

Bearing 688zz berfungsi sebagai media transmisi di alumunium profile.Bearing 688zz berbentuk seperti roda dengan bearing atau klaker dibagian tengahnya. Bearing 688zz yang diperlukan adalah 30 buah

5.    Belt GT2

Belt adalah bahan fleksibel yang digunakan untuk menghubungkan secara mekanis Motor stepper yang berputar. Belt digunakan sebagai sumber penggerak atau transmisi yang ada di CNC ini. Dalam perakitan CNC ini kita menggunakan GT2 Belt PU steel core W6 90cm sebanyak 3 Buah

6.    GT2 Pulley

Pulley adalah suatu alat mekanis yang digunakan sebagai pendukung pergerakan belt untuk menjalankan sesuatu kekuatan alur yang memiliki fungsi hampir sama dengan gear pada sepeda. Dalam proses perencanaan ini GT2 Pulley yang diperlukan adalah

        a. GT2 pulley 20T W6 B6.35 : 2 pcs

        b. GT2 pulley 20T W6 B8 : 1 pcs

7.    Flexible coupler

Flexible coupler digunakan untuk menghubungkan antara media transmisi ( leadscrew ) dengan Motor Stepper yang dalam CNC digunakan sebagai Sumbu Z. Dalam perakitan ini Flexible Copuler yang digunakan adalah flexible coupler 6mm x 8mm 1 pcs

8.    Leadscrew

Leadscrew adalah komponen mesin CNC yang berupa batang ulir. Bentuk ulir leadscrew umumnya berbentuk persegi atau trapesium.  Di CNC ini leadscrew digunakan sebagai media pergerakan pada sumbu Z. Leadscrew yang digunakan adalah leadscrew t8 350mm sebanyak 1 buah

9.    Lock collar

Lock collar digunakan untuk mengunci leadscrew agar tidak terjadi pergesaran pada leadscrew. Dalam perakitan ini kita menggunakan Lock collar 10mm sebanyak 1 buah

10. Drag chain

Dragchain digunakan untuk merapikan kabel di mesin CNC. Hal ini bertujuan agar kabel tidak menganggu pada saat proses pengerjaan pada mesin CNC. Dragchain yang digunakan pada mesin CNC ini adalah Drag chain bridge open 18x25 cm sebanyak 2 buah

11.  Dudukan sensor L m12

Dudukan sensor L m12 digunakan sebagai dudukan atau tempat dimana sensor proximity akan dipasang. Dudukan yang diperlukan adalah Dudukan Sensor L m12 sebanyak 2 buah

12.  Bracket Spindle

Bracket spindle digunakan sebagai tempat dudukan sekaligus pengunci Spindle atau bor yang digunakan untuk proses pengerjaan. Untuk bracket spindle yang diperlukan adalah bracket spindle print 3d dengan bahan Pla+

13.  Komponen penunjang

Komponen penunjang di CNC ini meliputi Mur, Baut, Spacer dan beberapa part lainnya. Di CNC ini ada beberapa komponen penunjang yang diperlukan antara lain :

        a.    Nut hammer M5 biasa 50 pcs

        b.    Eccentric Spacer 6mm :18 pcs

        c.    Mur hex nylock M5 : 45 pcs

        d.    Baut hex M5 x 10mm :50 pcs

        e.    Baut hex M5 x 20mm : 40 pcs

        f.     Baut hex M5 x 40mm : 16 pcs

        g.    Baut hex M5 x 50mm : 10 pcs

        h.    Baut hex M5 x 70mm : 4 pcs

        i.     Alumunium spacer 3mm : 4 pcs

        j.     Alumunium spacer 6mm : 20 pcs

        k.    Alumunium spacer 9mm : 14 pcs

        l.     Alumunium spacer 40mm : 4 pcs

        m.  Ring plat washer m5 : 20 pcs

        n.    Baut hex M6 x 20mm : 4 pcs



C.  Perhitungan Biaya

Kategori	Nama	Harga	Jumlah	Total
Elektronika	Set Mach3 Breakout 4 Axis USB	300k	1	300k
	Driver Motor TB6600	110k	4	440k
	Power Supply 24V 10A	185k	1	185k
	Konektor CB 4 Pin	7.5k	4	30k
	Konektor CB 3 Pin	7.5k	3	22.5k
	Konektor CB 2 Pin	7.5k	2	15k
	Emergency Push Button	25k	1	25k
	Motor Stepper Nema 23HS5628	240k	4	960k
	Dimmer 20A	60k	1	60k
	Kabel NYYHY 4 x 0.75	16k	10	160k
	Relay SSR-25 DA	60k	1	60k
	Module Relay 12v	25k	1	25k
	Lampu Pilot Merah	10k	1	10k
	Lampu Pilot Hijau	10k	1	10k
	proximity LJ12A3- BX	25k	2	50k
Mekanik	Alumunium Profile V slot 2020 panjang 90cm	63k	2	126k
	Alumunium Profile V slot 2020 panjang 80cm	56k	2	112k
	Alumunium Profile T slot 2040 panjang 80cm	112k	2	224k
	Alumunium Profile C beam 4080 panjang 40 cm	192k	1	192k
	Set Gantry Alumunium	1500k	1	1500k
	Kayu MDF 20mm dengan ukuran  72cm x 80cm	135k	1	135k
	Bearing 688zz	3.5k	30	105k
	GT2 Belt PU steel core W6 90cm	13.5k	3	40.5k
	GT2 pulley 20T W6 B6.35	12k	2	24k
	GT2 pulley 20T W6 B8	12k	1	12k
	Flexible coupler 6mm x 8mm	15k	1	15k
	leadscrew t8 350mm	60k	1	60k
	Lock collar 10mm sebanyak	10k	1	10k
	Drag chain bridge open 18x25	105k	2	210k
	Dudukan Sensor L m12	10k	2	20k
	Bracket spindle print 3d dengan bahan Pla+	150k	1	150k
	Nut hammer M5 biasa	0.8k	50	40k
	Eccentric Spacer 6mm	7.5k	18	135k
	Mur hex nylock M5	0.25k	20	5k
	Baut hex M5 x 10mm	0.5k	50	25k
	Baut hex M5 x 40mm	1.5k	16	24k
	Baut hex M5 x 70mm	2.3k	4	9.2k
	Baut hex M5 x 50mm	1.5k	10	15k
	Alumunium spacer 3mm	1.5k	4	6k
	Alumunium spacer 6mm	2k	20	40k
	Alumunium spacer 9mm	2.5k	14	35k
	Alumunium spacer 40mm	4k	4	16k
	Ring plat washer m5	0.1k	20	2k

    Jadi total biaya yang diperlukan untuk merakit CNC Router 80 x 80 ini adalah Rp. 5.310.000.

    Pelajari lebih lanjut mengenai mesin CNC dan kegunaan dari mesin CNC lainnya melalui artikel kami. Selain itu, Haebot Store sebagai salah satu penyedia suku cadang mesin CNC di Indonesia tidak perlu diragukan kredibilitasnya. Kami Menawarkan suku cadang mesin CNC dengan kualitas terbaik dan termurah.

    Apabila tertarik dengan produk kami, Anda dapat melakukan konsultasi di WhatsApp atau bisa langsung order lewat Shopee dan Tokopedia kami. Sampai jumpa di artikel kami selanjutnya, sekian dan terimakasih :)
