Bagi petani atau
pecinta tanaman mungkin tidak asing dengan istilah SMART GARDEN.karena
banyak sekali dilingkungan pertanian saat ini mengaplikasikan sistem ini.
Pembuatan alat ini terinspirasi dari analisa lapangan yang memungkinkan petani
melakukan perawatan kebun secara efisien serta memberikan hasil kebun tetap
efektif. membuat sebuah alat yang yang dapat mengatasi persoalan itu dengan
memanfaatkan Mikrokontroller dan rangkaian sensor untuk membantu tugas ini.
Apa itu Smart
Garden ?
Smart Garden adalah
sistem pemantauan lingkungan pertanian. Pemantauan meliputi kelembapan tanah,
kelembapan udara, dan suhu udara. Selain itu, sistem ini dilengakapi dengan
sistem penyiraman secara otomatis berdasarkan data yang diterima dari sensor.
Sistem pemantauan
pada alat ini menggunakan aplikasi Blink pada android dan Arduino
Uno untuk menampilkan hasil dari proses sensor kelembaban tanah.
Sehingga pengguna bisa lebih mudah dan cepat untuk mengetahui kualitas tanah
dengan menggunakan teknologi ThingSpeak dengan aplikasi
berbasis IoT (Internet of Thing) layaknya smarthome.
Project Smart Garden berbasis Arduino
A. A. Software
Software yang diperlukan adalah :
1. Arduino IDE : Link Download
2. Driver
CH340G : Link Download
3. Library
LCD : Link Download
B. B. Hardware
Hardware atau perangkat keras yang
dibutuhkan adalah
1. Arduino
Uno : Link Produk
2. Kabel
USB Printer
3. Soil
Moisture
4. LCD
16x2
5. Module
I2C
6. Breadboard
7. Pompa
air mini 5V
8. Module
Relay 1 channel
9. Jumper
C. C. Schematic dan Wiring
Hubungkan :
GND ( Semua ) --> GND (Arduino Uno)
VCC (Semua) --> Pin 5V (Arduino Uno)
D0 Outpin ( Soil Mosture) --> D3 Pin
(Arduino Uno)
SDA Pin (LCD) --> A4 Pin (Arduino Uno)
SCL Pin (LCD) --> A5 Pin ( Arduino
Uno)
Pin IN (Relay) --> D4 Pin (Arduino
Uno)
D. D. Proses
Upload Sketch Pada Arduino IDE
1. Pertama
Download Aplikasi Arduino IDE di link yang kami sediakan diatas
2. Kemudian
Install Aplikasi Arduino IDE di Laptop atau PC anda
3. Setelah
itu Install Driver CH340 Untuk link downloadnya ada di link yang kami sediakan diatas
4. Setelah
Driver terinstall, kemudian Tambahkan Library untuk I2C LCD, untuk Caranya
pertama download library I2C di link yang kami sediakan diatas. Kemudian Buka
Aplikasi Arduino IDE Lalu pilih menu Sketch > Include Library > Add Zip
Library. Kemudian Pilih File library yang didownload tadi, lalu klik open.
Library Siap digunakan.
5. Setelah
library siap, proses selanjutnya adalah proses upload sketch.
6. Hubungkan
Arduino Uno dengan PC dengan menggunakan kabel Printer USB
7. Kemudian buka file sketch Arduinonya, untuk link sketch bisa di download di link dibawah ini.

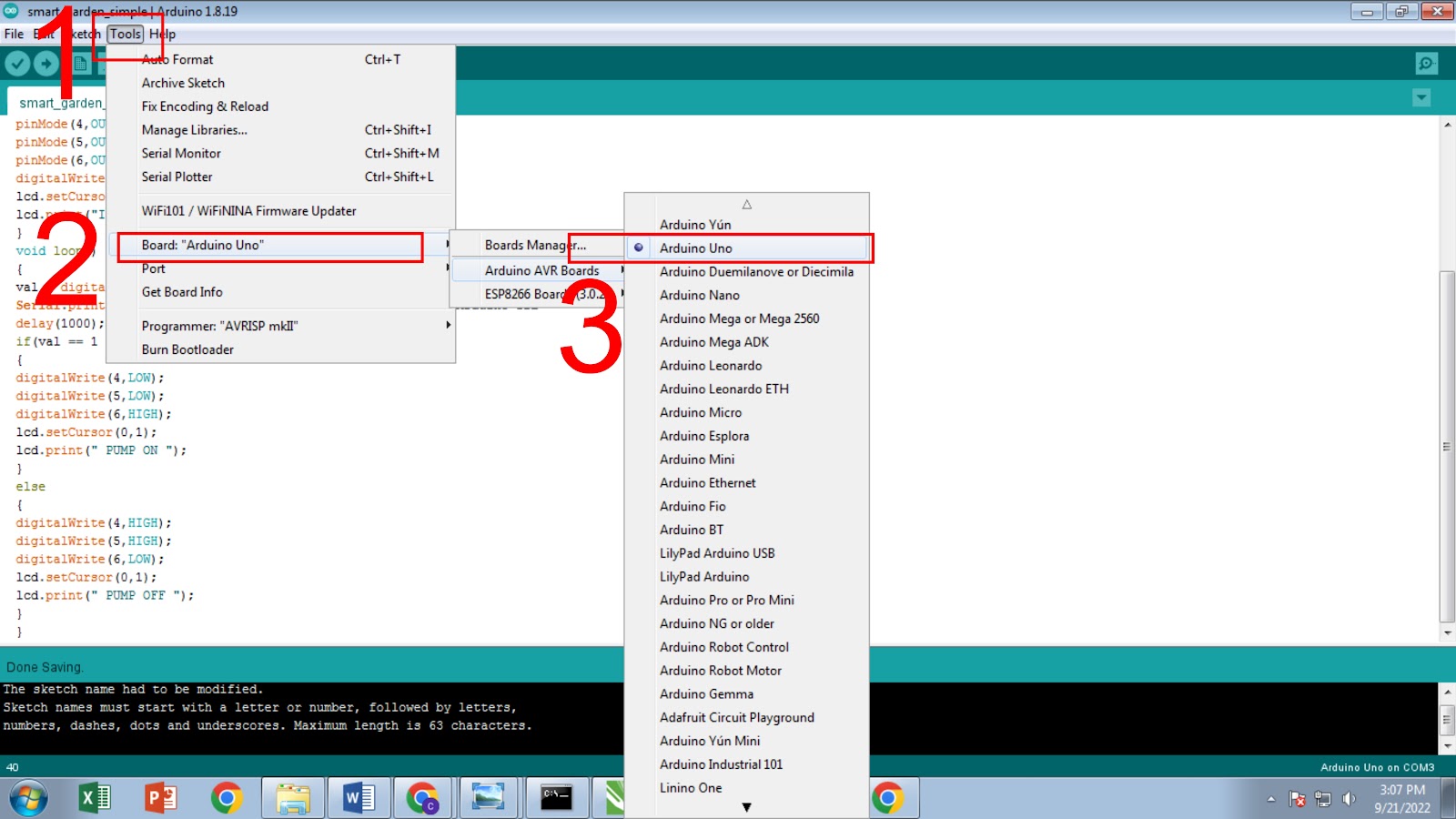

8. Setelah
itu, masuk ke menu Tools > Board lalu pilih board Arduino Uno
9. Kemudian
Pilih port untuk Arduinonya dengan cara masuk ke menu Tools > Port lalu pilih
port yang digunakan
10. Setelah semua settingan selesai, langsung Upload Sketch Pada Arduino dengan menekan tombol upload
11. Setelah itu tunggu hingga proses upload selesai.
12. Setelah itu tancapkan Soil Moisture ke tanah yang ada di tanaman untuk uji coba, maka akan terliha tampilan seperti dibawah ini.
