Mengenal Apa Itu Nema 23 23HS5628? dan fungsinya Serta Cara Pemasangannya !!!

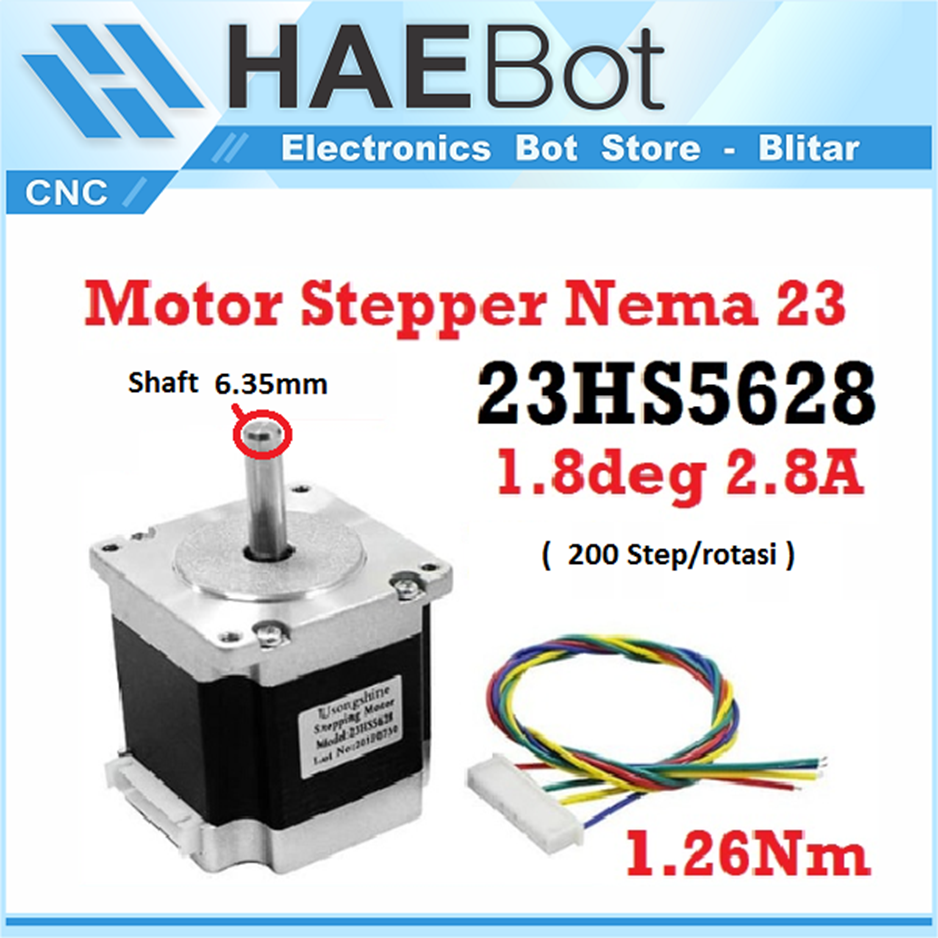

Motor Stepper Nema 23 23HS5628 OD6.35


NEMA 23

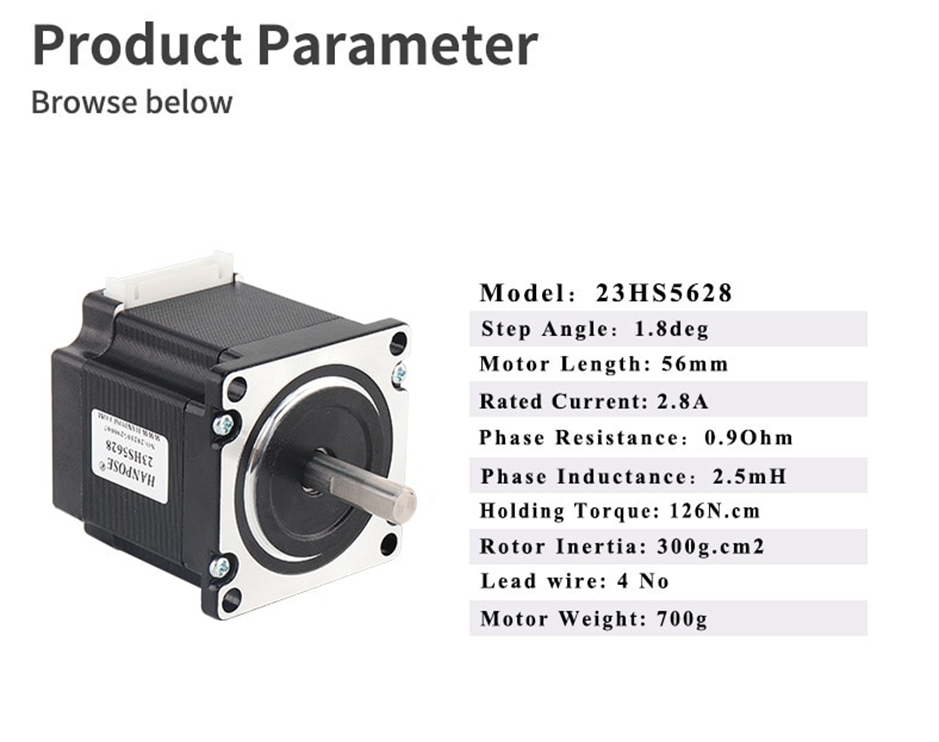

NEMA 23 adalah motor stepper bipolar hibrida torsi tinggi dengan pelat muka 2,3x2,3 inci. Motor ini memiliki sudut langkah 1,8 derajat, ini berarti memiliki 200 langkah per putaran dan untuk setiap langkah akan mencakup 1,8°. Motor memiliki empat kabel berkode warna (Hitam, Hijau, Merah & Biru) yang diakhiri dengan kabel kosong. Kabel Hitam dan Hijau dihubungkan dengan satu kumparan; Merah dan Biru terhubung dengan lainnya. Motor ini dapat dikendalikan oleh dua H-bridge tetapi
disarankan untuk menggunakan driver motor stepper.



Cara menggunakan Motor Stepper NEMA 23
Seperti disebutkan di atas motor stepper ini menarik arus tinggi jadi alih-alih mengendalikannya secara langsung menggunakan jembatan-H, gunakan driver motor stepper yang kuat dengan tepat. Untuk mengetahui cara membuat motor ini berputar kita harus melihat ke dalam diagram koil di bawah ini.


Seperti yang Anda lihat dari diagram di atas, motor ini memiliki empat kabel dengan warna berbeda. Motor ini dapat dibuat berputar hanya jika kumparan diberi energi dalam urutan yang logis. Urutan logis ini dapat diprogram menggunakan mikrokontroler atau dengan merancang rangkaian digital.













Kegunaan/fungsi produk
- Motor Stepper Mesin CNC
- Stepper untuk Robotika
- Stepper untuk 3D Printer
- Motor Stepper Mesin Otomasi
- Dll.


Cara pemakaian/ cara pemasangan
1. Motor Stepper Nema 23HS5628 OD6.35 Hanpose sebagai  penggerak sumbu x atau y
2. Motor Driver sebagai Pengontrol motor stepper
3. PSU sebagai Sumber Daya
4. Dimmer sebagai mengatur kecepatan motor


Pembelian

Nama

Harga

Link

Motor Stepper Nema 23HS5628 Usongshine OD6.35

252.000

https://www.tokopedia.com/electronicsbot/ebs-motor-stepper-nema-23-23hs5628-1-26nm-57-54mm-6-35-8mm-2-8a-cnc-as-shaft-8mm

Motor Stepper Nema 23HS5628 Usongshine OD8

252.000

https://www.tokopedia.com/electronicsbot/ebs-motor-stepper-nema-23-23hs5628-1-26nm-57-54mm-6-35-8mm-2-8a-cnc-as-shaft-8mm

 Ini hanya Motor steppernya saja untuk barang/komponen lain bisa dicek/hubungi di :
Tokopedia : https://www.tokopedia.com/electronicsbot
Shope        : https://shopee.co.id/farhan.id
Bukalapak : https://www.bukalapak.com/u/ufam_kun
Wa             :  085246428746
