Mengenal Apa Itu Nema 34 86HS82 ? dan fungsinya Serta Cara Pemasangannya !!!

Motor Stepper Nema 34 86HS82

NEMA 34

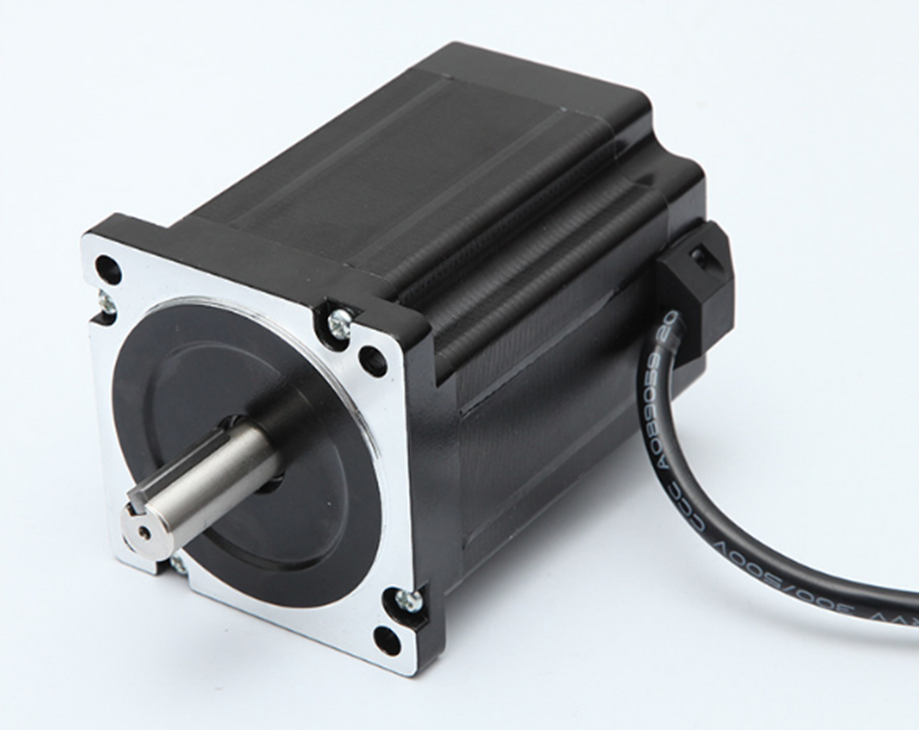

NEMA 34 adalah motor stepping bipolar hibrida torsi tinggi dengan pelat muka 3,4x3,4 inci. Stepper hybrid memiliki kombinasi fitur Motor Stepper Variable Reluctance dan Motor Stepper Magnet Permanen. Motor ini memiliki sudut langkah 1,8 derajat, ini berarti memiliki 200 langkah per putaran dan untuk setiap langkah akan mencakup 1,8°. NEMA 34 ini merupakan motor 2 Phase dengan 4 kabel. Kontroler yang kompatibel untuk motor ini adalah CW230, CW250 dan CW860.

Cara menggunakan Motor Stepper NEMA 34
Seperti disebutkan di atas motor stepper ini menarik arus tinggi jadi alih-alih mengendalikannya secara langsung, gunakan driver motor stepper yang kuat seperti cw230. Diagram pengkabelan untuk motor Stepper NEMA 34 diberikan di bawah ini:

Seperti yang ditunjukkan pada diagram pengkabelan ada empat kabel dengan warna berbeda yaitu Merah, Hijau, Kuning dan Biru. Kabel ini terhubung ke dua kumparan yang berbeda. Merah dan Hijau terhubung ke satu kumparan sementara Kuning dan Biru terhubung ke yang lain.
Untuk memutar kumparan motor diberi energi dalam urutan logis. Untuk memutar motor dalam gerakan berlawanan arah jarum jam dari rotor fase diberi energi dalam urutan berikut +A, +B, -A, -B, +B, +A dan untuk putaran searah jarum jam, urutannya adalah +A, -B, +B, +A……..

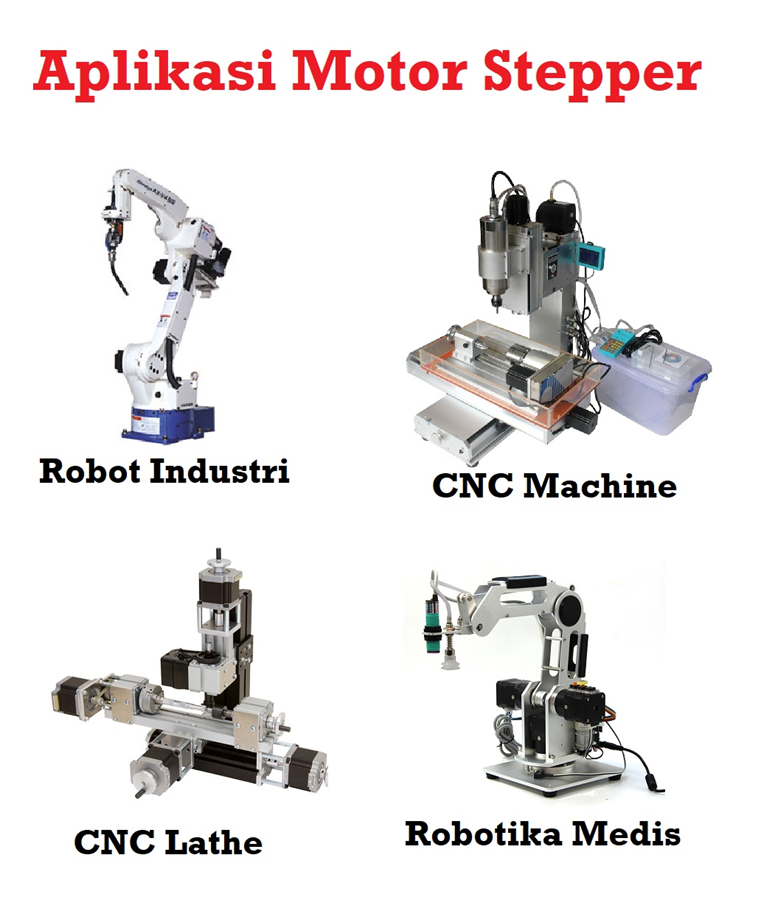

Kegunaan/fungsi produk
- Motor Stepper Mesin CNC
- Stepper untuk Robotika
- Stepper untuk 3D Printer
- Motor Stepper Mesin Otomasi
- Dll.

Cara pemakaian/ cara pemasangan
1. Motor Stepper Nema 34 86HS82 Hanpose sebagai  penggerak sumbu x atau y
2. Motor Driver sebagai Pengontrol motor stepper
3. PSU sebagai Sumber Daya
4. Dimmer sebagai mengatur kecepatan motor

 Harga : Rp.840.000

 Ini hanya Motor steppernya saja untuk barang/komponen lain bisa dicek/hubungi di :
