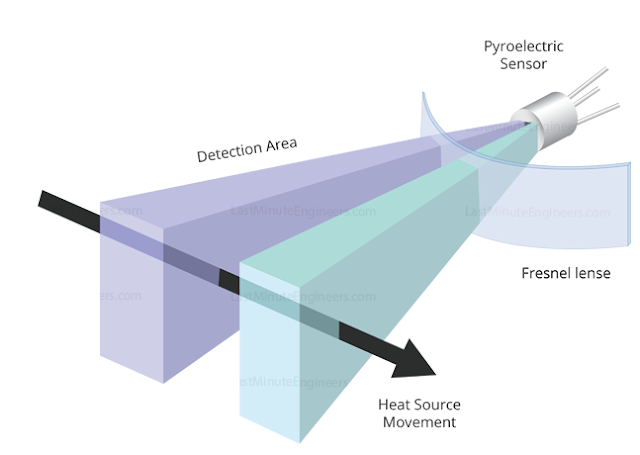

Ketika tidak ada gerakan di sekitar sensor , kedua slot mendeteksi jumlah radiasi infra merah yang sama, menghasilkan sinyal keluaran nol.
Tetapi ketika tubuh hangat seperti manusia atau hewan lewat , pertama-tama ia memotong setengah dari sensor. Ini menyebabkan perubahan diferensial positif antara kedua bagian. Ketika benda hangat memotong bagian lain dari sensor (meninggalkan wilayah penginderaan), yang terjadi sebaliknya, dan sensor menghasilkan perubahan diferensial negatif. Dengan membaca perubahan voltase ini, gerakan terdeteksi.

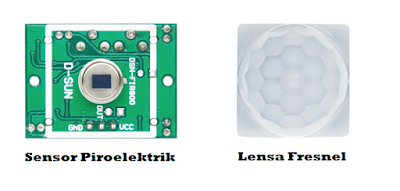

Bagian-bagian Sensor PIR
Spesfikasi Sensor PIR HC-SR501
- Tegangan VCC : 3-5V
- Out : 3.3V
- Jumlah Pin : 3
- Draw Arus Maksimum : <2mA
- Penundaan Waktu : ~ 1 detik hingga 3 menit
- Jarak Deteksi : 3 – 7 meter (9 – 21 kaki)
- Sudut Deteksi : 120 derajat (biasanya)
Kegunaan Sensor PIR
Sensor PIR sangat cocok digunakan pada projek-projek yang membutuhkan deteksi kapan seseorang memasuki atau meninggalkan area tertentu. Hal ini karena sensor PIR membutuhkan daya yang rendah, murah, memiliki jangkauan yang luas, dan mudah digunakan dengan berbagai sistem kontrol.
Contoh Penggunaan Sensor PIR
Bahan yang diperlukan :
- Arduino Unu
- Sensor PIR
- Resistor 330Ω
- Komputer+ software arduino
- LED merah 5mm/3mm
- Breadboard
- Kabel Jumper
Aplikasi yang dibutuhkan :
Berikut ini coding arduinonya , bisa di
copy-paste :
//the time we give the sensor to calibrate (10-60 secs according to the datasheet)
int calibrationTime = 30;
//the time when the sensor outputs a low impulse
long unsigned int lowIn;
//the amount of milliseconds the sensor has to be low
//before we assume all motion has stopped
long unsigned int pause = 5000;
boolean lockLow = true;
boolean takeLowTime;
int pirPin = 7; //the digital pin connected to the PIR sensor's output
int ledPin = 6; //the digital pin connected to the LED output
int Buzzer = 5; //the digital pin connected to the BUZZER output
/////////////////////////////
//SETUP
void setup(){
Serial.begin(9600);
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
pinMode(Buzzer, OUTPUT);
digitalWrite(pirPin, LOW);
//give the sensor some time to calibrate
Serial.print("calibrating sensor ");
for(int i = 0; i < calibrationTime; i++){
Serial.print(".");
delay(1000);
}
Serial.println(" done");
Serial.println("SENSOR ACTIVE");
delay(50);
}
////////////////////////////
//LOOP
void loop(){
if(digitalRead(pirPin) == HIGH){
digitalWrite(ledPin, HIGH); //the led visualizes the sensors output pin state
tone(Buzzer,1000);
if(lockLow){
//makes sure we wait for a transition to LOW before any further output is made:
lockLow = false;
Serial.println("---");
Serial.print("motion detected at ");
Serial.print(millis()/10);
Serial.println(" sec");
delay(50);
}
takeLowTime = true;
}
if(digitalRead(pirPin) == LOW){
digitalWrite(ledPin, LOW); //the led visualizes the sensors output pin state
noTone(Buzzer);
if(takeLowTime){
lowIn = millis(); //save the time of the transition from high to LOW
takeLowTime = false; //make sure this is only done at the start of a LOW phase
}
//if the sensor is low for more than the given pause,
//we assume that no more motion is going to happen
if(!lockLow && millis() - lowIn > pause){
//makes sure this block of code is only executed again after
//a new motion sequence has been detected
lockLow = true;
Serial.print("motion ended at "); //output
Serial.print((millis() - pause)/10);
Serial.println(" sec");
delay(50);
}
}
}
Jika arduino sudah diprogram, dapat merangkai sesuai dengan gambar sketsa dibawah ini
 |
| Skema Rangkaian sensor PIR |
 |
| Hasil skema diatas |
Keterangan :
- Pada saat tidak ada orang maka LED dan buzzer tetap diam
- Jika ada orang/hewan melewati batas sensor pir, maka lampu akan menyala dan buzzer berbunyi
- Setelah orang itu keluar dari batas sensor dalam jangka waktu 5 detik lampu dan buzzer akan mati.
Nah itulah artikel tentang Sensor PIR . Pelajari lebih lanjut mengenai CNC melalui artikel kami. Selain itu, Haebot Store sebagai salah satu penyedia suku cadang mesin CNC dan komponen elektronika di Indonesia tidak perlu diragukan kredibilitasnya. Kami Menawarkan suku cadang mesin CNC dan Komponen Elektronika dengan kualitas terbaik dan termurah.
Apabila tertarik dengan produk kami, Anda dapat melakukan konsultasi di
Whatsapp atau langsung order lewat
Tokopedia dan
Shopee . Sampai jumpa di artikel kami selanjutnya, sekian dan terimakasih :)
