Vectric Aspire adalah aplikasi yang biasa digunakan untuk membuat model 2D atau 3D yang digunakan untuk mesin CNC. Nahh, kali ini kita akan menbahas tentang Bagaimana membuat sebuah desain simple di Vetric Aspire hingga mengubahnya menjadi file berekstensi Gcode.
Proses Desain G-Code
1. Pertama pastikan Software Aspire 9.0 sudah terinstall di PC atau Laptop kalian. Kemudian Buka Software Aspire 9.0
2. Kemudian buatlah file baru dengan memilih menu Create a new file
3. Kemudian Tentukan ukuran bidang yang kalian gunakan. Nah disini saya menggunakan bidang ukuran 40mm x 20mm. Ukuran ini dapat kalian sesuaikan dengan kebutuhan ya :). Setelah itu klik OK
4. Nah langkah selanjutnya adalah proses desain. Untuk desain itu bisa sesuka kalian. Di Aspire 9.0 banyak menu Create yang dapat digunakan. Nah disini saya hanya menggunakan Teks saja sehingga lebih simple.
5. Nah pada menu Teks. Kalian dapat tuliskan Teks yang kalian inginkan ukuran dan jenis font yang digunakan. Setelah semua sudah OK, kalian dapat klik Apply
6. Setelah Desain Selesai kalian bisa langsung masuk ke menu Toolpaths.
7. Setelah kalian masuk ke menu Toolpaths maka akan muncul Jendela Toolpaths. Disana terdapat beberapa menu yang dapat kalian pilih. Nah disini saya memilih menu untuk mengukir kedalam.
9. Kemudian akan muncul menu Jenis jenis mata router. Nah disana kalian bisa memilih mata router yang kalian gunakan, mulai dari V bit, Mata Endmill dan sebagainya. Bila Sudah Klik OK, lalu kalian bisa melakukan Calculate untuk melihat hasil
10. Nah setelah itu kalian bisa tekan tombol Play dan jangan Lupa perlahan Speednya agar proses terlihat lebih jelas.
11. Proses Simulasi Berjalan. Tunggu hingga proses selesai

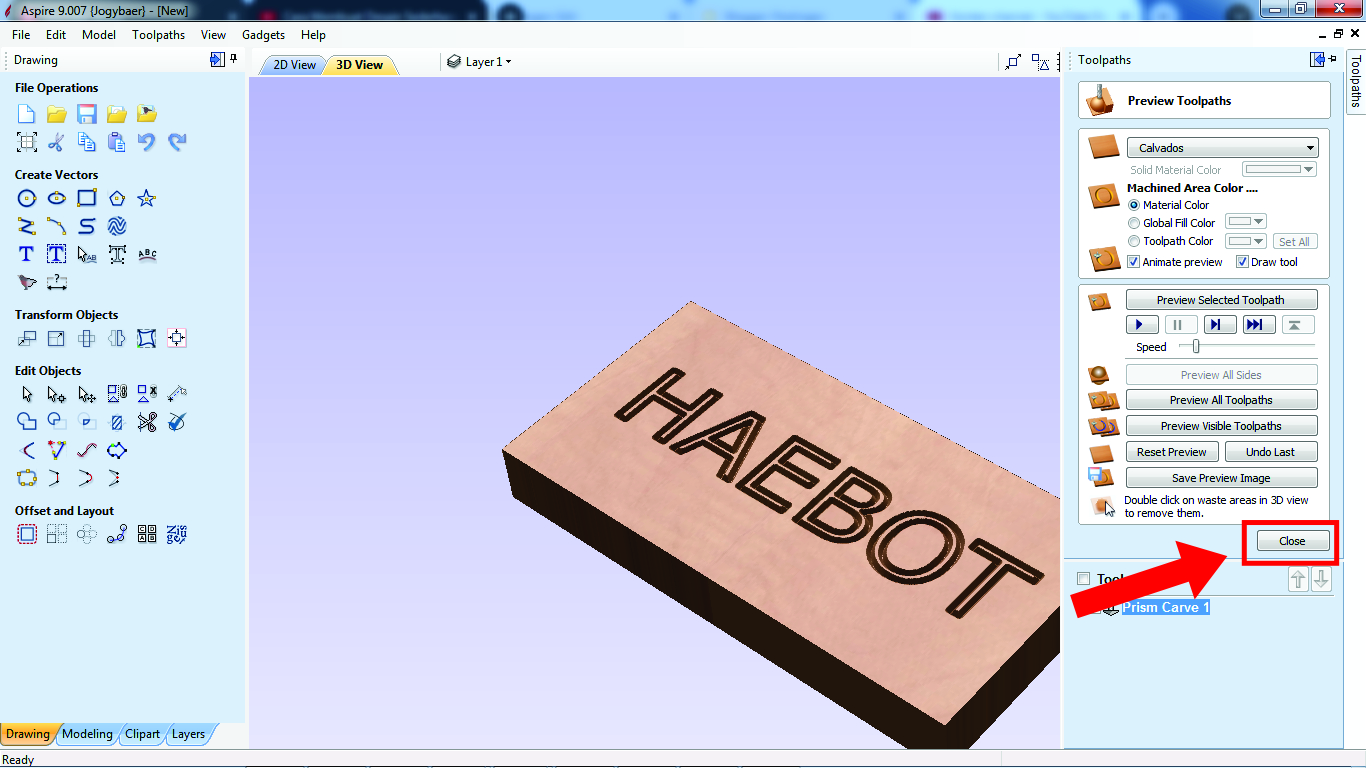

12. Setelah selesai dan kalian rasa desain sudah OK maka kalian bisa klik Close
13. Setelah kalian Close, maka akan muncul jendela Toolpaths lagi. Untuk mengubah gambar menjadi file G-Code kalian hanya perlu memilih menu Save Toolpaths
14. Setelah itu pilih ekstensi G-Code lalu Save Toolpaths
15. Setelah itu isikan nama kemudian klik Save, maka file G-Code sudah tersimpan di Computer Anda
Nah itulah artikel tentang Membuat File G-Code. Pelajari lebih lanjut mengenai CNC melalui artikel kami. Selain itu, Haebot Store sebagai salah satu penyedia suku cadang mesin CNC dan komponen elektronika di Indonesia tidak perlu diragukan kredibilitasnya. Kami Menawarkan suku cadang mesin CNC dan Komponen Elektronika dengan kualitas terbaik dan termurah.
Apabila tertarik dengan produk kami, Anda dapat melakukan konsultasi di Whatsapp atau langsung order lewat Tokopedia dan Shopee . Sampai jumpa di artikel kami selanjutnya, sekian dan terimakasih :)
