Apa itu Saklar Tactil Switch ?

    Saklar Tactil adalah saklar berukuran kecil  yang ditempatkan pada circuit dan digunakan untuk menutup rangkaian listrik saat tombol ditekan oleh seseorang.

Saat tombol ditekan, saklar menjadi ON dan ketika tombol dilepas, saklar menjadi OFF.

Saklar taktil adalah sakelar yang operasinya sangat mudah digunakan, tinggal ditekan/sentuh.

Fungsi Saklar Tactil

    Sebagian besar penggunaan Sakelar Taktil adalah untuk memasukkan sinyal HIDUP/MATI ke perangkat.

Jenis

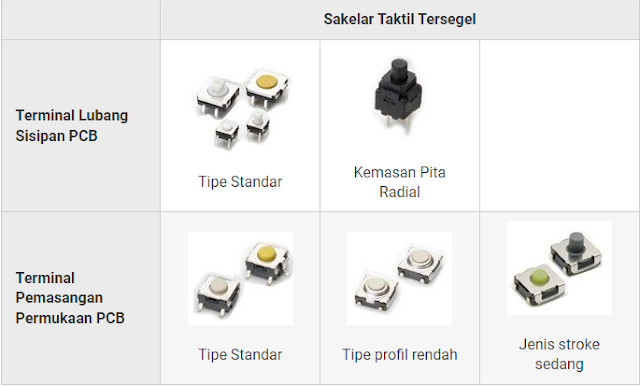

Ada dua jenis Sakelar Taktil: Sakelar Taktil dan Sakelar Taktil Bersegel.

Mereka selanjutnya dikategorikan ke dalam Jenis Terminal Sisipan PCB atau Jenis Terminal Pemasangan Permukaan PCB, tergantung pada bagaimana sakelar dipasang ke PCB.

Saklar Taktil Standar terdiri dari empat komponen: penutup, pendorong, kubah kontak, dan alas.

Basis menggabungkan kontak dan terminal menjadi satu komponen.

Saklar Tactile Standart

1. Penutup
     digunakan bersama dengan alas untuk melindungi mekanisme internal sakelar.
   Itu dibuat dengan menekan pelat logam.
2. Plunger
   menyampaikan kekuatan orang yang menekan sakelar ke kubah kontak.
   Biasanya terbuat dari resin, tetapi terkadang karet digunakan untuk goresan yang lebih besar.
3. Kubah kontak
    adalah bagian melingkar yang terbuat dari logam.
   Ini membalikkan saat gaya diterapkan, dan memungkinkan arus mengalir di antara kontak untuk menghidupkan sakelar. Saat gaya dilepas, kubah kontak kembali ke bentuk aslinya dan sakelar MATI.
4. Base
   terbuat dari resin dan kontak serta terminal digabungkan menjadi satu komponen.Ini membentuk dasar tempat semua komponen sakelar lainnya terpasang.


5. Kontak dan Terminal
   Ada dua jenis terminal: yang dimasukkan ke lubang sisipan pada PCB dan yang dipasang di permukaan PCB.

Saklar Taktik Bersegel

    Sakelar Taktil Bersegel berisi semua komponen Saklar Taktil Standar, selain tombol tekan dan film untuk membuat desain tersegel.

Saklar Tactile Bersegel

1. Penutup
2. Tombol Tekan
   Tombol tekan adalah komponen resin yang dirancang untuk ditekan oleh seseorang.
   Gaya yang diterimanya dari dorongan diteruskan ke pendorong melalui film.
3. FilmFilm
   Ini menyegel kubah kontak dan kontak untuk mencegah kelembaban atau benda asing mencapai komponen ini.
   Komponen ini diperlukan untuk menyegel sakelar.
4. Plunger
   Plunger menyampaikan gaya yang diterima melalui film ke kubah kontak dan menyebabkannya mundur.
5. Hubung Kubah
6. Base
7. Kontak dan terminal

Untuk pengujian kami menggunakan Tactil Switch dengan spesifikasi

Bahan yang diperlukan :

1 x tactile switch 6*6*5

1 x Baterai 9V

1 x Socket Baterai

1 x Breadboard

1 x Lampu Led

Hasil rangkaian dan kondisi sebelum ditekan

Saat ditekan/sentuh

• Pada saat tactile ditekan maka tactile akan menyambung sehinnga menyebabkan lampu menyala
• karena ini tactile standart jadi saat dilepas maka kondisi tactile menjadi tidak tersembung , lampu padam
